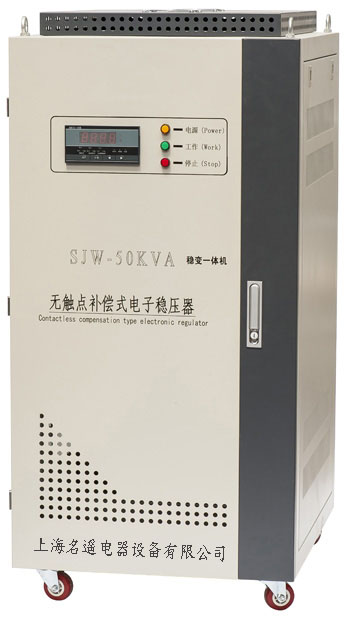

SJW无触点稳压器

产品分类: 微电脑无触点稳压器

型号:SJW-50KVA

功率:30KVA-1600KVA

输入电压:304V-456V(380V±20%)

输出电压:380V±1%

材质:可控硅稳压


产品概述:

SJW DJW系列三、单相微电脑无触点补偿式电力稳压器是引进国际交流稳压电源新技术并根据我国国情设计的一种新大功率交流稳压电源。它集先进的组合绕组补偿方式和无触点开关,微机控制交流稳压技术于一体,具有高校节能、调节快速、三相自动平衡、无机械故障和碳刷磨损,并具有延时,过、欠压报警和保护等功能。同时该稳压器突破性解决了系统和器件运行暂态过程对无触点开关所生产的共态电流冲击和过电压所造成的损害,瞬时过载能力强,因而大大提高了系统运行的可靠性。

技术参数:

1. 输出电压范围:三相电压AC304V-456V, 单相电压AC176V-264V

2. 输出电压:  三相电压AC380V , 相AC220V

3. 稳压精度:±1%

4. 效率:>98%

5. 负载功率因数绝对值:>0.7

6. 响应时间:1ms  速度快

7. 用分相调节,具有自动平衡功能

8. 能承受瞬时1.5-2倍的超负载

9. 可长期连续工作

10. 无触点、无噪声、无机械和碳刷磨损,免维护。

11. 具有过压、欠压、缺相、故障诊断、信号显示、报警和保护功能

12. 频率:50-60Hz

13. 工作温度:-25-+85℃(工业级)   -40-+85℃(军I)

14绝缘电阻:机对地绝缘电阻2MΩ

15绝缘强度:正弦交流电压 2000V / 1min 无闪络和击穿

16输出波形:输出波形无畸变、无谐波增量

安装注意事项:

   (一)稳压器安装前应进行开箱检查

1. 检查箱体有无损坏,柜内电器元件是否完整无损。

2. 检查柜内技术文件、合格证、保修卡、附件是否完整。

3. 柜内各连接紧固件必须紧固可靠,各电器连接线不允许有松脱落现象,如有请予紧固。

(二)接线(接线排在稳压器前门下侧)

1  接线前先检查绝缘电阻,用1000V兆欧表测量各带电点(空气开关、接触器、补偿变压器)对地绝缘电阻要求大于1MΩ。如达不到要求则应采取加热干燥、通风去潮措施直至符合要求。

2. 进出线导线的选择:一般可根据稳压器额定输出电流,查供电系统《低压用户安全技术规程》中导线安全载流表进行选择。

3. 连接进出线:进线接至标有输入接线的接线端子;出线接至标示输出接线的接线端子;中性线接至标有中性线的端子;接地线接至标有 符号的就近紧固件上。注意:不能将地线当作中性线,而且中性线的线径应与相线的线径相同,从变压器的中心抽头直接引用,以避免网络中心点偏移引起补偿电路失控。

注:中性线和接地线一定要接,且不能混淆!!

定做输入范围为±30%-±40%的稳压电源。
