CSD船用变压器

技术规范

1． 产品型号：CDGS、CDGD、CSGD、CSD、CSGDⅡ、CSGDⅢ、PSGD
2． 标 准：CB/T1001、GB6405、GB1094、GB/T10228、IEC92、中国船级社《刚质海船入级与建造范围》第四篇
3． 容量范围：0.5-1600KVA
4． 初级电压：400V或450V
5． 次级电压：230V或115V
6． 额定频率：50Hz或60Hz
7． 相数：三相或单相
8． 联结组别：（1）单相：Li0（2）三相：Yy0、Dd0、Ydll、（3）或按用户要求 9． 绝缘等级：B或F或H（或按用户要求）
10． 冷却用户：自冷（AN）或风冷（AF）
11． 防护等级：IP22或IP23、IP55（CDGS）
12． 使用条件：本产品可在符合下述环境条件的船舶、海洋平台及其他场所用于照明、电力、通讯或电网隔离：
　　海拔高度：≤1000m
　　环境温度：≤45℃
　　相对温度：≤95%
　　有凝露、油雾、盐雾和霉菌的影响。
　　有船舶正常营运时所产生的震动、冲击、角度≤22.5°的摇摆和角度≤15°的倾斜。 若超过正常德使用条件可协商确定．

结构特点

1． 防水式（CDGS）
　　铁芯采用优质冷轧硅钢带卷制而成，并经特殊工艺处理以降低空载电流和空载损耗。 线圈为B或F或H及绝缘。 铁芯与线圈外表用环氧树脂浇注成一体，具有严密的防水防潮性能。 电缆引入可通过变压器顶部的接线盒方便的接线。

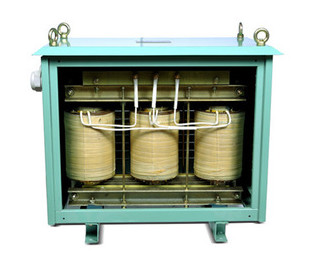

2． 防滴式（CSGD、CSD、CSGDⅡ、CSGDⅢ、PSGD）
　　铁芯采用优质冷轧硅钢片精心叠制而成，能牢固地固定绕组，在使用条件下振动减至最小。
　　绕组由漆包线、玻璃丝包线或复合绝缘导线绕制而成，绝缘等级为B、F或H级。

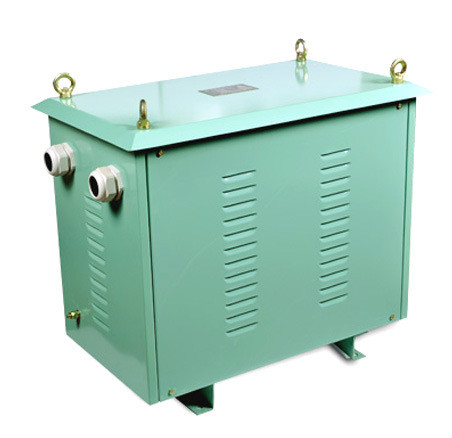

　　变压器箱体由优质钢板制成，结构上既充分考虑到空气流通，又能有效地防滴及防止鼠类进入内部.
　　接线板及接线柱在变压器箱体内部,引入电缆可方便地通过箱体左侧或右侧的填料函接到线板上。

3．所有船用变压器均用真空压力浸漆，保证所有产品良好的绝缘性能和防潮性能，却保产品介电性能优越。

技术参数
