三相隔离变压器

首页 > 产品中心 > 变压器系列 > 三相隔离变压器 > 光伏并网专用隔离变压器
  • 光伏并网专用隔离变压器
  • 光伏并网专用隔离变压器
left
  • 光伏并网专用隔离变压器
  • 光伏并网专用隔离变压器
left

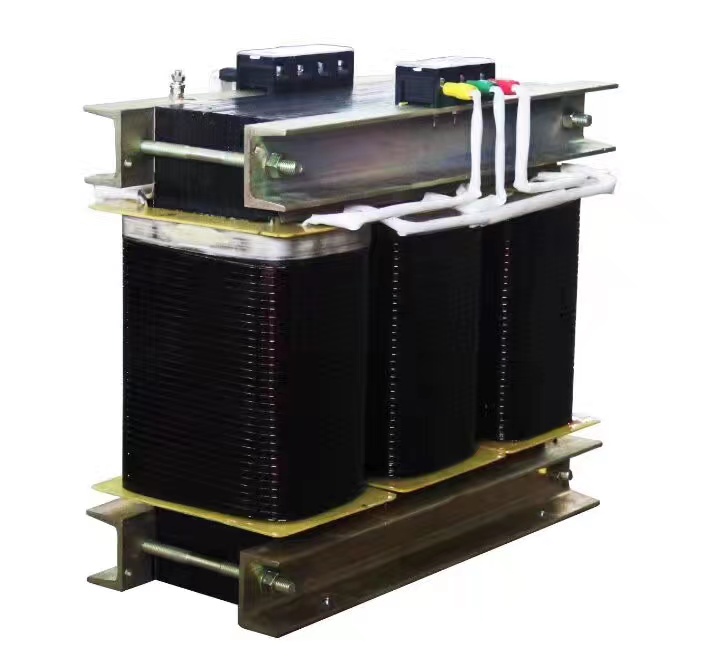

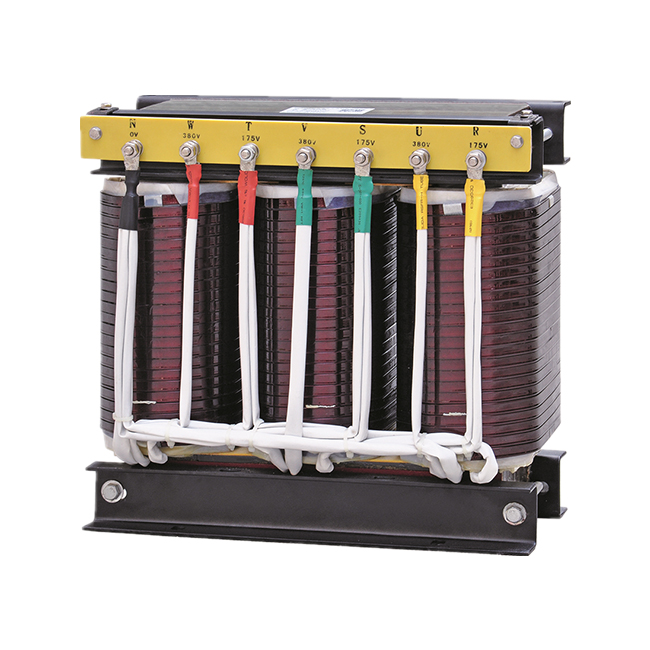

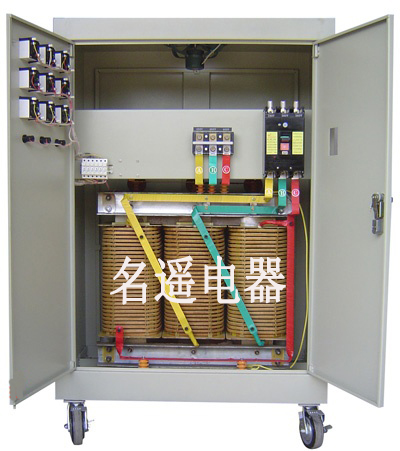

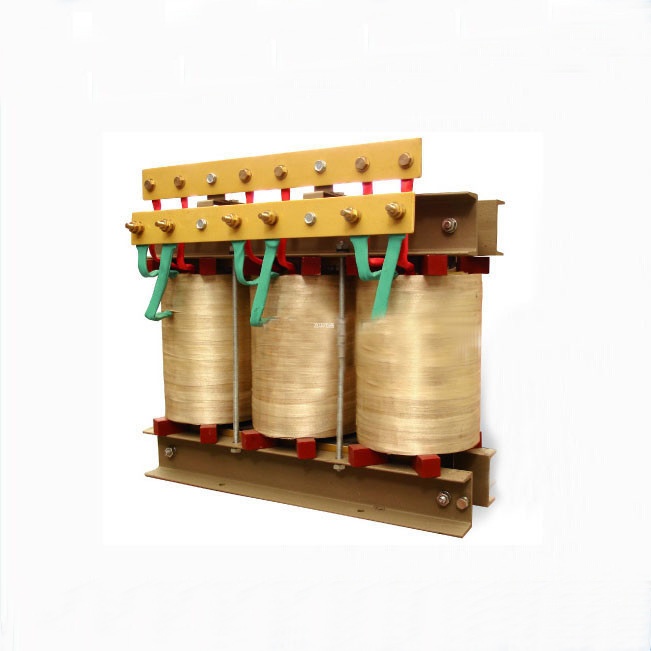

光伏并网专用隔离变压器

产品分类: 三相隔离变压器

产品名称:光伏隔离变压器

产品型号:GFSG-30KVA

产品功率:5kVA-800kVA(按照设备功率配置)

输入电压:380V

输出电压: 380V

材质:铜

绝缘等级:F级

备注:产品照片为样品,输入电压 输出电压 功率可根据客户要求定做

光伏变压器——(汉能)光伏发电专用隔离变压器

专供汉能光伏隔离变压器、 陈经理 021-31130011 / 13764603235

产品性能:

应用范围:

 电源

品牌:

上海名遥

型号:

GFSG-5kVA~300kVA

频率特性:

低频

电压相数:

 三相

贴心形状:

EI型

冷却形式:

干式

铁心形式

芯式

绕组形式:

三绕组

防潮方式

开放式

冷却方式:

风冷式

外形结构

立式

  比:

380v/380v(可定制)

效率(η):

98%

额定容量:

5KVA-300KVA

波形失真度:

无失真(与输入波形比较)

一、产品概述

GFSG系列光伏隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,该系列隔离变压器具有抗干扰、防火、防潮、安全可靠、节约电能及维护方便等优点。

太阳能以其无污染、无噪音、分布广泛等优势越来越受到人们的关注。目前大多数的光伏并网发电系统都含有隔离变压器,无隔离变压器光伏发电系统存在着漏电电流问题。



二,产品特点

 在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

三,特性优点

Ø高度隔离

Ø N-G性能良好

Ø高度共模干扰抑制

Ø转换为YY

Ø电压抽头容易转换

Ø按用户的特殊性能要求设计

四,技术指标

名   称 :

光伏发电专用隔离变压器

型   号 :

GFSG1KVA-1000KVA

输入电压:

三相:380V(客户可以自定电压)

输出电压:

三相:380V(客户可以自定电压)

温   升:

 155摄氏度(含环境温度)

绝缘等级:

F

噪   音:

< 60db(一米以外)

波形畸变:

<0.1%

高压测试:

3000V 1分钟无击穿

工作频率 :

50Hz-60Hz

效   率 :

95%

安规标准 产品符合VDE0550,IEC439,JB5555,GB226标准

五、关于隔离电源   注:三相隔离变压器的原理、结构、优点

     三相隔离变压器采用三相双绕组结构,具有防雷击、防干扰特性。原副边每个绕组分成两个线圈,该两个线圈是用两层互相绝缘的金属箔并绕起来的。于是该两线圈之间就存在电容C(即容性隔离变压器)。然后可根据需要采取以下两种接线方式任意组合:
1.具有电压变换功能(如:/YoYo/ 接法)
2.有滤波抗干扰功能(如:可以去除三次谐波干扰功能。可以去除奇数次谐波干扰.

3. 能有效地抑制从电源线引入的骚扰谐波和雷击电磁脉冲对本系统产生干扰

4.能有效地抑制由本系统电子设备发出的骚扰谐波进入电源配电网络对其他设备(装置和系统)产生干扰

5. 能从根本上防止由于、地电位扰动所引起的系统工作失常、数据丢失或出错

6. 能有效地防止建筑物防雷装置接闪时因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁。

7. 隔离变压器在交流电源输入端的特点:
   a、若电网三次谐波和干扰信号比较严重,采用隔离变压器,可以去掉三次谐波和减少干扰信号。
   b、采用隔离变压器可以产生新的中性线,避免由于电网中性线不良造成设备运行不正常。
   c、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

8. 隔离变压器在交流电源输出端的特点:
     a、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染,起到净化电网的作用。
   b、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性,得到能反应实际情况的控制信号。
   c、若负载不平衡,也不影响稳压电源的正常工作。

产品尺寸及质量

规格

输入电压

输出电压

不带外盒产品尺寸(cm)/重量(kg)

带外盒尺寸(cm)/重量(kg)

GFSG-5kva

1140V

690V

415V

400V

380V

220V

200V(可根据客户要求定制)

1140V

690V

480V

415V

400V

380V

 220V(可根据客户要求定制)

35*15*25/35

45*20*30/56

GFSG-6kva

30*16*25/40

45*25*30/64

GFSG-7kva

35*15*30/45

50*25*30/80

GFSG-8kva

30*16*30/55

50*25*30/80

GFSG-10kva

42*21*42/90

60*32*65/90

GFSG-15kva

52*24*52/180

70*35*77/220

GFSG-20kva

55*28*65/220

80*40*87/260

GFSG-30kva

55*28*65/220

80*40*87/260

GFSG-40kva

61*30*65/265

90*50*90/320

GFSG-50kva

62*31*67/295

90*50*90/360

GFSG-60kva

70*32*66/370

100*65*105/440

GFSG-80kva

70*32*67/450

100*65*105/530

GFSG-100kva

75*35*68/490

100*65*105/570

GFSG-120kva

75*35*68/520

100*65*105/600

GFSG-150kva

85*37*68/580

120*65*115/690

GFSG-180kva

95**45*83/620

120*65*115/730

GFSG-200kva

95*45*83/700

120*65*115/780

GFSG-250kva

95*45*73/750

120*65*115/830

GFSG-300kva

105*45*95/820

120*70*125/950

GFSG-320kva

105*45*95/850

130*70*135/980

GFSG-350kva

105*45*95/900

130*70*135/1100

GFSG-400kva

115*55*105/1150

140*50*145/1280

六、使用条件

适用海拔高度:≤5000m
环境温度:-15+45
相对湿度:≤90%
安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。
凡不符合上述使用条件的,应与我们协商确定
